AGV自动智能送料小车简介
AGV自动导引车是 上世纪 50 年代发展起来的智能搬运型机器人。它是现代工业自动化物流系 统中的关键设备之一;
AGV 是以微控制器为控制核心、蓄电池为动力、装有非接触导引装置的无 人驾驶自动导运载车,其自动作业的基本功能是导向行驶、认址停准和移交 载荷;
AGV的优点是:能实现揉性运输、使用灵活、运输效率高、节能、系统工 作可靠、无公害可以改善工作环境。
目前国外AGV已广泛应用于汽车制造 业、新闻印刷业、新闻纸工业、电子工业、机械加工业、家用电器业、食品 业、自动仓库等许多领域。

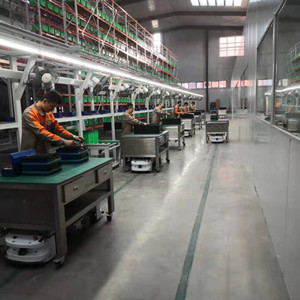

行业应用 AGV小车主要功能在工业应用中实现物流中转的无人化、自动化搬运,以达到降低 生产成本,提高工业的经济效益目的。AGV沿预定的路线自动行驶,将货物或物料自 动从起始点运送到目的地,并且AGV的行驶路径可以灵活改变。
导航方式:通过视觉系统,利用现场自然结构做定位参考,用激光雷达定位与编码器辅助计算的方式导航;
优点:导航路径和站点标识不用做任何施工,路径、上下料点在电脑界面设置和更改,非常方便;
用途:上下料点比较多而且经常变动站点的搬运,精准到仓库库位到生产线各工位间的搬运,导航路径比较远的搬运。
搬运方式:人工背负,配合中转车自动牵引,也可以加装电动滚筒或链条与生产线自动对接。
AGV小车规格参数
型 号 |
产品 |
ZS-300UL |
ZS-600UL |
基本参数 |
外形尺寸(长*宽*高) |
850 x 605 x 290mm(尺寸公差±2mm) |
995 x 690 x 290mm(尺寸公差±2mm) |
负载表面尺寸(长*宽) |
815 x 560mm(尺寸公差±2mm) |
952 x 650mm(尺寸公差±2mm) |
|
自 重(Kg) |
<100Kg(平台) |
<150Kg(平台) |
|
最大载重(Kg) |
300(包含载具重量) |
600(包含载具重量) |
|
运动性能 |
最大速度(m/s) |
1.57m/s |
|
工作速度(m/s) |
前进:1m/s ; 后退:0.3m/s |
||
回转半径(mm) |
484mm |
568mm |
|
转弯半径(mm) |
0 |
||
爬坡能力 |
3°/5% |
||
越障高度(mm) |
10mm |
||
过缝宽度(mm) |
30mm |
||
离地间隙(mm) |
25mm |
||
行走通道宽度(mm) |
Min700 |
Min890 |
|
回转通道宽度(mm) |
Min1130 |
Min1300 |
|
站点定位精度(mm) |
±10 |
||
精准对接精度(mm) |
±5 视觉补正(选配) |
||
续航性能 |
电池容量 |
51.2V30Ah(磷酸铁锂电池) |
51.2V40Ah(磷酸铁锂电池) |
续航时间(h) |
8h(负载300kg,包含载具重量) |
8h(负载600kg,包含载具重量) |
|
电池寿命(次) |
DOD≥80%1500 0.5C充1C 放(常温) |
||
充电方式 |
自动 / 手动 / 电池更换(最大电流手动: 10A; 自动: 30A) |
||
1 充电时间(h) |
1h(充电到95%) |
1.3h(充电到95%) |
|
2 对外接口 |
电源输出口 |
2路DC51.2V1000W(40~57.6); 3 2路DC24V20W(稳压电源) |
|
标准通信接口 |
1路RS232 ; 1路CAN |
||
I/O接口 |
支持CAN通信扩展 |
||
备 注 |
1 采用自动充电桩充电; 2 对外接口详细用法联系客服获取使用文档; 3 DC24V对外供电最高20W,有大功率需求时,建议用DC51.2V转换成DC24V。 |
